製造状況可視化ソフト（MSV）
ネットワーク接続で製造の見える化を手軽に実現
製造状況可視化ソフト「MSV（Manufacturing Status Visualizer）」は、ホストPCとイーデーエム機器のネットワーク接続だけで製造の見える化を手軽に実現します。
生産ラインのリアルタイムでの稼働状況から過去生産履歴やログ情報の確認、アイテム／時計転送、検査画像確認など現場で役立つ機能を搭載。当社機器の履歴管理によるトレーサビリティシステム構築、現場の作業性向上を可能にします。

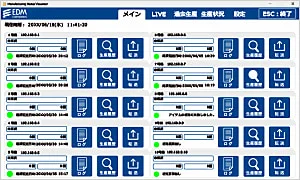

生産履歴機能など役立つ3つの機能 [メイン]
MSVはメイン画面をはじめ見やすくわかりやすい画面構成となっており、簡単操作が可能です。
メイン画面では、印字／貼付回数や接続された当社機器のステータス（接続ランプ）が確認できるほか、「ログ」「生産履歴」「転送」のアイコンから、生産のトレーサビリティや作業の効率化など生産現場に役立つ3つの機能に簡単にアクセスできます。
生産履歴機能
過去に選択したアイテムの名称、選択時刻、印字回数（ラベラーでは貼付回数）が一覧で表示されます。現在の進捗も確認が可能です。
プリンタでは印字アイテムのプレビュー画像を確認できます。
操作／エラーログ・転送ログ機能
操作ログ・エラーログのほか、アイテム・時計の転送ログが確認可能。 万が一トラブルが発生した際の原因究明に役立ちます。
アイテム一括転送／時計転送機能
ホストPCから生産ライン上の当社機器へのアイテムの一括転送、時計の転送が可能。作業の効率化を実現します。
※アイテム一括転送機能はプリンタのみ使用可能です。

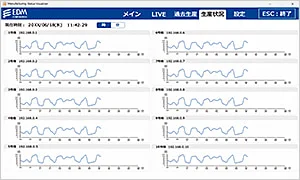

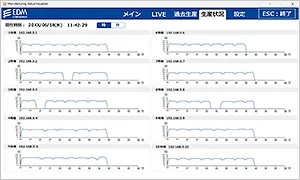

リアルタイム状況の確認 [生産状況]
「生産状況」画面では、生産状況をリアルタイムチャートで可視化。各ラインの生産状況を一目で確認することができます。
時間単位・分単位で表示切替が可能です。

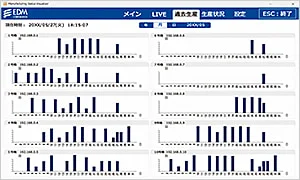

過去生産履歴の閲覧 [過去生産]
「過去生産」画面では、過去の生産履歴を棒グラフ形式で表示。生産量の推移などを簡単に確認することができます。
年・月・日単位での表示切替に対応しています。

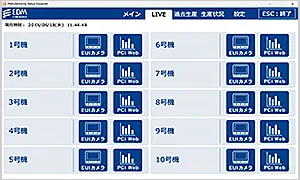

印字検査機との連携 [LIVE]
プリンタやラベラーに印字検査機「PCiシリーズ」を搭載し全画像保存を行っている場合には、「PCiシリーズ」との連携により「LIVE」画面の「PCi Web」から検査履歴や全画像の確認が可能です。
このほか、「LIVE」画面にはカメラ撮影機能をご用意。「EUIカメラ」アイコンから「EUI2＋」正面上部のカメラで現場の様子を撮影することができます（操作端末にEUI2＋をご使用の場合のみ）。

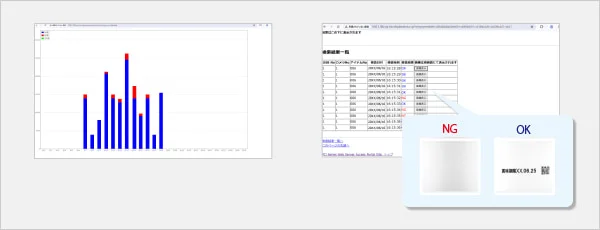

「PCi Web」閲覧
年・月・日・時間ごとの検査回数、OK/NG割合の確認をグラフで確認できるほか、OK画像・NG画像の確認も可能です。
| サーマルプリンタ |
|
|---|---|
| 印字検査機 |
PCi300・PCi500 |
| ラベラー・ラベリングシステム |
LMUe6000シリーズ・LMH6000・LMC6000 LMUe6000-JM・LMUe6000-SB・LMFe6000-FJ |
※販売終了機種については最寄りの営業所までお問い合わせください。
MSV導入で現場のお困りごとを解決しませんか？
MSVは、「製造の見える化」や便利な機能により、現場のお困りごと解決にお役立ていただいております。ここでは、MSVの機能を使った課題解決例をご紹介いたします。
【Case01】
生産状況などをリアルタイムで把握したいが、
現場に行かないと各ラインの状況がよくわからない。
01
お客様の現状・課題
- 現場に行かないと生産状況を把握しづらい。
- リボンの減り、ヘッドの走行距離など、消耗品の減りがわからない。
- 現場から機器異常の報告があったときに、具体的な内容を把握しづらい。
02
MSVの「メイン」画面で解決！
MSVなら各ラインのリアルタイムの状況が離れた場所からでも把握可能。早急な対応が可能になります。
- ホストPCの画面上で、各ラインのリアルタイムの生産状況が確認可能。
- メイン画面では、リボン残量（対応機種のみ）やサーマルプリンタのヘッド走行距離など、各プリンタの状態が把握可能。
【Case02】
生産履歴を活用しやすい方法で残したいが、どうしたらよいか？
01
お客様の現状・課題
- 過去の生産については紙ベースで履歴を残している。
- 生産数は実数のみを記録し、生産ロスなどは把握していない。
02
MSVの「生産履歴機能」で解決！
MSVなら各ラインの稼働状況や現在の進捗状況を簡単に確認可能。トレーサビリティの確保、改善活動などにお役立ていただけます。
- 紙からデータにすることで、履歴の保管場所の省スペース化を実現。
- 紙と比べて情報の検索がしやすく共有も簡単に行える。
- 当社機器の稼働履歴（印字回数・貼付回数）と実生産数の差分を見ることで生産ロスなどが把握可能。
【Case03】
印字内容の変更が多いため、印字アイテム入替作業が大変。
01
お客様の現状・課題
- 印字内容の変更が多く、印字アイテムの入替作業に時間がかかり負担となっている。
- SDカードの抜き差しによる破損や差し間違いのリスクに不安を感じている。
02
MSVの「アイテム一括転送／時計転送機能」で解決！
MSVならホストPCからプリンタへアイテムの一括転送が可能。作業負担軽減により、本来すべき仕事に集中することが可能です。
- 事務所からプリンタへの印字アイテム転送で、作業負担を大幅に削減。
- SDカードの破損や差し間違いのリスクを軽減。
主要スペック
| 名称 |
MSV Standard |
|---|---|
| 接続台数 |
最大10台 |
| 表示箇所 |
1箇所 |
| 主な機能 |
生産状況表示（印字/ 貼付回数表示）、ログ表示（操作/ エラーログ・転送ログ）、生産履歴機能（印字アイテムプレビュー画像・選択時刻・回数）、転送機能（時計・アイテム・アイテム消去）、LIVE 画像取得（EUI2＋時のみ）、PCi Web サーバー、Wi-Fi での接続（EUI2＋時のみ） |
| カスタマイズ |
なし ＊ |
※接続される機器により、対応していない機能がございます。詳しくは 最寄の営業所までお問い合わせください。
＊「MSV Custom」はお客様のニーズにあわせたカスタマイズが可能です。詳しくは 最寄の営業所までお問い合わせください。
システム要件
| 対応OS |
Windows10 / Windows11 |
|---|---|
| CPU |
動作クロック 1GHz 以上、64 ビット対応のプロセッサ |
| メモリ |
4GB以上 |
| ストレージ |
HDD/SSD 256GB以上 |
| 画面 |
14インチ以上、1920 × 1080px（フルHD）以上推奨 |
| ネットワーク |
100BASE-T以上のLAN |
※要件を満たしていても、事前の動作確認を推奨しています。
※アクセスが制限されているセキュリティ環境下では、正常に動作しない可能性があります。セキュリティポリシーについては、システム管理者にお問い合わせください。
※本システムは、インストール時に管理者権限が必要になります。

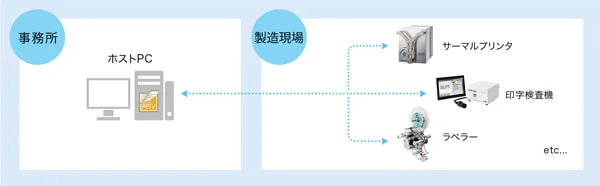

接続イメージ
MSVデモ動画（解説付き）
「MSV Custom」ならカスタマイズ対応も可能です
接続台数の増設をはじめ、お客様のさまざまなニーズにあわせて製造状況可視化システムを構築する「MSV Custom」もご用意しております。詳しくは 最寄りの営業所までお問い合わせください。
こんなときにはアイテム一括転送ソフト「IBT」もおすすめです
- 印字アイテム数が多い
- 印字内容がよく変わる
- 一括表示など印字内容が多い
- 印字アイテムをプリンタに転送したい
- 印字内容を一元管理したい
